Cần cẩu khớp nối treo tường

Mô tả sản phẩm

Nâng-trục chính xác kép.Không chiếm diện tích sàn.

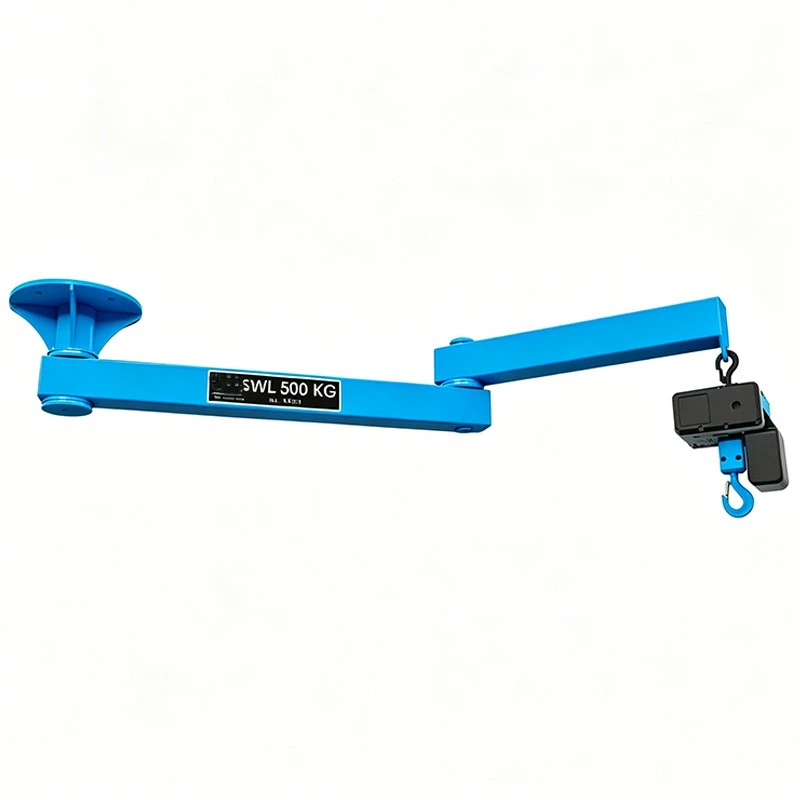

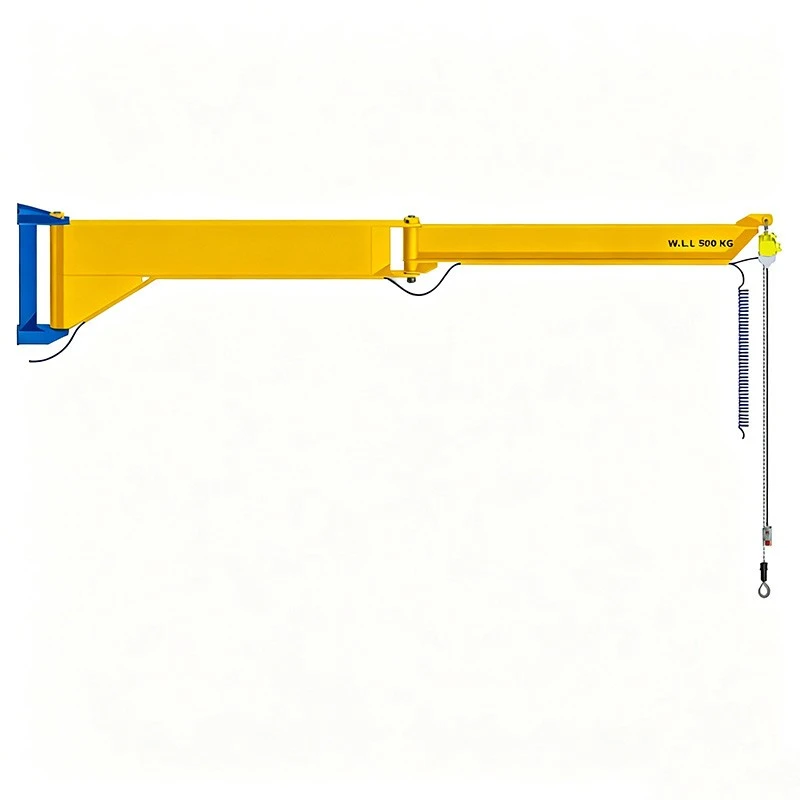

Cần trục khớp nối gắn trên tường được cố định vào các bức tường hoặc cột chịu lực hiện có của tòa nhà. Thiết kế bao gồm hai bộ kết cấu xoay: cần chính và cần phụ có khớp nối. Cấu hình này hỗ trợ xử lý tải linh hoạt theo nhiều hướng. Cần cẩu cần trục đơn tiêu chuẩn không thể cung cấp mức độ di chuyển này.

Với loại cần cẩu này, người vận hành có thể nâng tải xung quanh các góc, đi qua các khe cửa, di chuyển bên dưới chướng ngại vật và đặt vật liệu với độ chính xác cao.

Thông số kỹ thuật

tham số	Phạm vi
Dung tích	70 – 900kg
Khoảng cách bùng nổ	4.9 m
Xoay bùng nổ chính	Lên đến 200 độ
Xoay cánh tay phụ	Lên đến 360 độ
gắn kết	Tường / cột kết cấu
Sự thi công	Thép, đường ray kín hoặc hồ sơ kết cấu

---

Nó hoạt động như thế nào

Cần trục có hai trục quay thay vì một.

• Sự bùng nổ sơ cấp- xoay từ trục-gắn trên tường. Bao phủ lên tới 200 độ vòng cung.
• Cánh tay phụ- trục xoay ở cuối cần trục chính. Xoay đầy đủ 360 độ.

Điều này có nghĩa là người vận hành có thể di chuyển tải vào vị trí mà không cần khoảng trống trong toàn bộ chiều dài cần cẩu. Trong những khu vực làm việc chật hẹp, điều này tạo nên sự khác biệt giữa cần cẩu phù hợp và cần cẩu không phù hợp.

Thuận lợi

• Điều hướng các chướng ngại vật:Nâng quanh cột, băng tải, ống dẫn và thiết bị cố định mà không cần sửa đổi tòa nhà.
• Không có dấu chân sàn:Tất cả tải trọng truyền vào kết cấu tường. Không có tấm đế, không có móng, không bị mất diện tích sàn.
• Vị trí tải chính xác:Hai trục độc lập giúp người vận hành kiểm soát tốt các máy chất tải, đồ đạc và các trạm làm việc liền kề.
• Phạm vi tiếp cận mở rộng:Cánh tay phụ vượt qua các chướng ngại vật và đi vào các khoang lân cận mà cần thẳng không thể tiếp cận.
• Hoạt động ít tốn sức:Khả năng phản hồi quay ổn định giúp giảm-lực đẩy và sự mệt mỏi của người vận hành.
• Làm việc tại cơ sở hiện có:Không cần phải dỡ bỏ cột hoặc cơ cấu lại tòa nhà. Cần cẩu thích ứng với không gian bạn có.

Ứng dụng

Dây chuyền lắp ráp- thành phần định vị tại các máy trạm riêng lẻ có không gian hạn chế

Tải máy- tiếp cận các máy CNC, máy tiện và máy ép thông qua các ô cửa bù đắp

Xưởng bảo trì- nâng các bộ phận thay thế xung quanh nơi bố trí thiết bị dày đặc

Buồng sơn và hoàn thiện- di chuyển phôi trong không gian kín không có vật cản trên sàn

Đang tải bến cảng- chuyển vật liệu giữa khu tiếp nhận và khu lưu trữ liền kề

Dàn kho- tải tại chỗ-trong các khu vực hạn chế được ngăn cách bằng giá đỡ hoặc tường

Tùy chọn cấu hình

Lựa chọn	Sự miêu tả
Điện khí hóa	Cấp nguồn cho tời hoặc dụng cụ thông qua cụm vòng thu trên cả hai trục
Cung cấp khí nén	Đường ống khí nén bên trong dành cho máy cân bằng không khí và máy nâng chân không
Dừng quay	Các điểm dừng cơ học có thể điều chỉnh để hạn chế vòng cung xoay và ngăn ngừa va chạm
Giá đỡ nâng chân không	Cung cấp thiết kế cho hệ thống đệm chân không (tấm kim loại, kính, tấm phẳng)
Khả năng tương thích của Palăng	Palăng xích điện, Palăng dây cáp, cân bằng không khí hoặc Palăng đòn bẩy thủ công

Yêu cầu cài đặt

Trước khi đặt hàng, hãy xác nhận bốn mục sau:

1. Năng lực kết cấu- Tường hoặc cột phải chịu được trọng lượng bản thân của cần trục cộng với tải trọng định mức. Xác minh kỹ thuật được khuyến khích.

2. Chiều cao lắp đặt- Giá đỡ phải được lắp đặt đủ cao để cung cấp đủ chiều cao móc trong khi vẫn duy trì khoảng trống cho toàn bộ vòng cung quay.

3. Bề mặt lắp đặt- Bê tông cốt thép hoặc kết cấu thép là điển hình. Vách ngăn nhẹ không phù hợp.

4.Giải phóng mặt bằng- Thiết kế khớp nối yêu cầu ít đường bao phía trên hơn so với cần đúc hẫng truyền thống nhưng vẫn cần có khoảng hở tối thiểu phía trên vòng cung cần.

Tiêu chuẩn và chứng nhận

Được thiết kế và sản xuất theo tiêu chuẩn công nghiệp hiện hành. Mỗi đơn vị được kiểm tra tải trước khi vận chuyển. Chứng nhận CE và ISO có sẵn theo yêu cầu.

Xếp hạng công suất áp dụng ở đầu cánh tay phụ. Khuyến nghị bảo vệ quá tải và đào tạo người vận hành như một phần của chương trình nâng hạ an toàn.

Tại sao nên sử dụng CẨU KINO

• 15+ nămkinh nghiệm sản xuất cần cẩu
• 30+ kỹ sưtrong đội ngũ kỹ thuật
• 8 dây chuyền sản xuấttrên một cơ sở rộng 280 mẫu Anh
• 2,{1}} trường hợptrên nhiều ngành công nghiệp khác nhau
• Linh kiện từ ABB, SEW, Siemens, SKF, FAG và các thương hiệu được công nhận khác
• OEM/ODM được chấp nhận; tùy chỉnh không{0}}chuẩn có sẵn
• -Cài đặt, vận hành và đào tạo người vận hành tại chỗ
• Hỗ trợ phụ tùng và bảo trì tại 50+ quốc gia

Hãy liên hệ với chúng tôi để được báo giá và tư vấn kỹ thuật. Các kỹ sư của chúng tôi sẽ xem xét điều kiện địa điểm của bạn và chuẩn bị đề xuất đầy đủ trong vòng 48 giờ.

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa cần trục xoay gắn trên tường và cần trục xoay treo tường tiêu chuẩn là gì?

Trả lời: Cần cẩu jib gắn trên tường tiêu chuẩn có một cần cố định và một trục xoay. Các mẫu có khớp nối bổ sung thêm một trục xoay và một cánh tay có khớp nối ở cuối cần chính. Phần di chuyển bổ sung này cho phép người dùng xoay tải một cách tự do. Nó cũng giúp việc di chuyển xung quanh các chướng ngại vật và đặt vật liệu ở những khu vực mà các cần trục thẳng thông thường không thể tiếp cận dễ dàng hơn.

Hỏi: Công suất tối đa của cần trục khớp nối treo tường là bao nhiêu?

A: Các mẫu tiêu chuẩn có trọng lượng từ 70 kg đến 900 kg. Công suất cao hơn có thể được cung cấp thông qua kỹ thuật tùy chỉnh - hãy liên hệ với nhóm của chúng tôi nếu có yêu cầu cụ thể của bạn.

Q: Nó có thể được cài đặt trên bất kỳ bức tường nào không?

Đ: Không. Bề mặt lắp đặt phải có kết cấu phù hợp để chịu được trọng lượng chết và tải trọng hoạt động kết hợp. Tường bê tông cốt thép, cột thép kết cấu và các kết cấu lắp đặt được xây dựng có mục đích-là điển hình. Nên đánh giá cấu trúc của điểm lắp đặt trước khi lắp đặt.

Q: Nó có cần nền tảng không?

Đ: Không. Cần trục gắn trực tiếp vào tường hoặc cột và chuyển mọi tải trọng vào kết cấu tòa nhà. Không cần nền móng hoặc tấm đế.

Hỏi: Cần cẩu cung cấp bao nhiêu vòng quay?

A: Cần chính quay tới 200 độ. Cánh tay khớp nối thứ cấp xoay 360 độ. Cả hai trục hoạt động độc lập, giúp người vận hành có toàn quyền kiểm soát đường dẫn tải.

Q: Độ dài nhịp nào có sẵn?

Trả lời: Nhịp tiêu chuẩn có phạm vi lên tới 16 feet (khoảng 4,9 mét). Các nhịp tùy chỉnh có sẵn cho các yêu cầu cơ sở cụ thể.

Hỏi: Tôi có thể sử dụng cần trục hiện có của mình với cần cẩu này không?

Đ: Trong hầu hết các trường hợp thì có. Cần cẩu tương thích với pa lăng xích điện, pa lăng cáp, bộ cân bằng không khí, pa lăng chân không và pa lăng tay. Xác nhận khả năng tương thích với đội ngũ kỹ thuật của chúng tôi khi đặt hàng.

Hỏi: Quá trình cài đặt mất bao lâu?

Trả lời: Thời gian lắp đặt phụ thuộc vào điều kiện địa điểm và cấu hình cầu trục. Một cần trục có khớp nối gắn trên tường điển hình có thể được lắp đặt và vận hành trong vòng 1–2 ngày sau khi chuẩn bị xong điểm lắp.

Hỏi: Bạn có cung cấp-cài đặt tại chỗ không?

Đ: Vâng. KINO CRANES cung cấp-lắp đặt tại chỗ, vận hành, đào tạo người vận hành và-hỗ trợ bảo trì sau bán hàng trên toàn cầu.

Q: Những chứng chỉ nào có sẵn?

A: Chứng nhận CE và ISO có sẵn. Tất cả các cần cẩu đều được kiểm tra tải trước khi vận chuyển và kèm theo tài liệu kỹ thuật đầy đủ.
